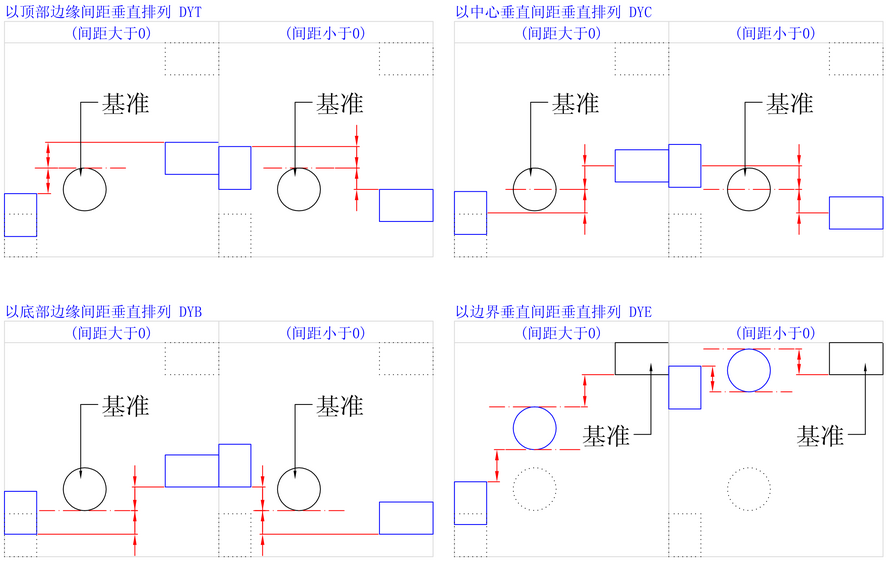

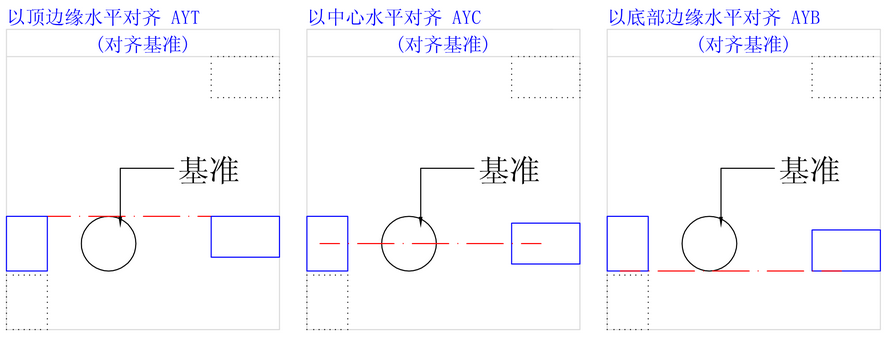

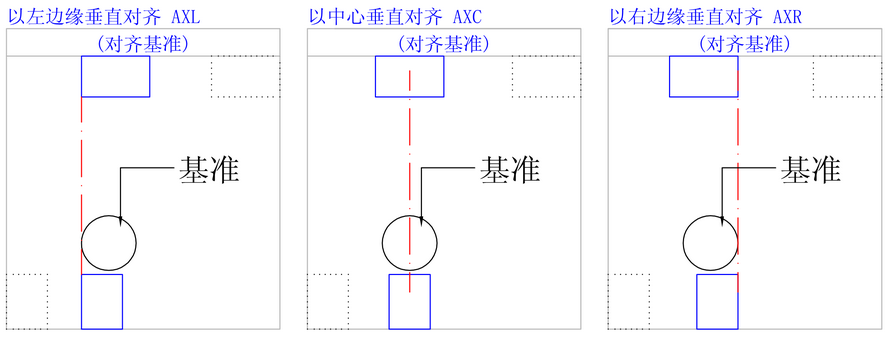

CAD对齐均布(排列)工具 ADTS [2026-5-4更新] 作者: 邪恶海盗 时间: 2026-05-04,17:17 分类: 软件应用 对齐均布(排列)工具 ADTS 主界面：  <!--more--> 功能示例(虚线为原位置，蓝色为移动后的位置): 垂直(X轴)对齐功能演示： 左对齐、垂直居中对齐、右对齐，支持以基准对象对齐  水平(Y轴)对齐功能演示： 顶对齐、水平居中对齐、底对齐，支持以基准对象对齐  水平(X轴等距)均布排列演示： 左边缘均布、中心均布、右边缘均布、水平边界均布，支持依照基准对象排列、支持以指定间距排列  垂直(Y轴等距)均布排列演示： 顶边缘匀布、中心垂直匀布、底边缘均布、垂直边界均布，支持依照基准对象排列、支持以指定间距排列  加载方式： 在CAD中使用 AP 命令加载 AlignDistribute_Tools.vlx 使用方式： 1.使用 ADTS 打开主界面通过点击对应图标按钮执行 2.不打开主界面，直接使用各功能的命令执行，支持的命令如下： 垂直对齐： AXL：左对齐； AXC：中心垂直对齐； AXR：右对齐； 水平对齐： AYT：顶对齐； AYC：中心水平对齐； AYB：底对齐； 水平均布： DXL：左均布； DXC：中心水平匀布； DXR：右边匀布； DXE：水平边界均布； 垂直匀布： DYT：顶均布； DYC：中心垂直均布； DYB：底边均布； DYE：垂直边界均布； 注： 对齐：支持指定对齐基准，其它对象会移动并对齐到基准对象 均布： 1. 支持指定均布基准 ( 必需在已选集内 ) ，其它对象会依照基准对象进行排列 2. 支持指定间距 ( 默认会自动计算出平均值，可手动输入或拾取两点取值 ) ，间距为正、 0 、负时效果均不同 反馈： 请将意见建议、异常情况、图纸文件及截图发至邮箱 hidao#hidao.org (#改成@) 更新日志： 2026-4-22 测试版： 首次公开发布 2026-4-29 测试版： 1.改善了图标在按钮中不缩放的问题 2.将主命令改为ADTS，能更方便地调出主面板 2026-5-4 测试版： 优化了面板UI与部分命令提示 下载地址： 测试版 2026-5-4: 1. https://pan.huang1111.cn/s/qg8PGH3 2. https://ena.teracloud.jp/share/11a14483c6951e17 3. https://www.mydrive.ch/shares/149620/35b0c272b0d5529d56649c30f0c94d7e/browse 4. https://www.mediafire.com/file/yr1ar7g9uk1u5gu/对齐均布AlignDistribute_Tools_20260504.7z/file 标签: none
